ELIT "多路通"电化学测量系统

概况

多路通系列所具有模块式、多功能、多通道、多点式等设计灵活的特点,为进行批量化的多点(面)变量检测提供了非常有效的解决方案,实现了测量的自动化,同步化,实时数据记录。尤其适合用于环保项目测量中对数据的批量化,参数的多样化等要求,适合于实验室或户外环境。多路通系统可以把很多种类的和多数量的传感器同时直接连到装有微软操作系统的计算机串行口。 现有的多路通系统可以连接pH,温度,离子选择电极(测量离子浓度),氧化还原,溶氧以及生化传感器。系统配套的基本软件实时显示了电极的测量电压读数与温度值,同时把数据存入文件。数据文件可以导入其它软件包,供进一步处理之用。还可以为指定的电极传感器提供具有特别处理功能的软件,用于标准校正,在线数据处理和记录等。

硬件

EAI是唯一的分析仪生产商,应用先进的高质灵活式的"19寸铁架技术",模块插入式,欧式电路板技术。我们的系统具有:最优的成本效益,容易维护与使用,灵活扩充的系统结构,非常便于在投入使用后需要进行的小规模跟进修改和升级。最小的系统包括一个可以连接4个传感器的插卡,以及一个装有微处理器固件的控制插卡,用以控制通道选择,采集频率,模数转换,滤波,与计算机之间的通信等功能。 系统的基本架构是19寸宽的插卡式铁架箱体(在不扩充,插卡量不多的情况下,铁架的宽度可以减半)。箱体的设计可以是固定安装,独立放置,或桌面式。BUS总线结构使得换置/扩充欧式和控制插卡变得非常简单,如果系统的设置改变了,则只需要更换/加插相关的欧式卡,更换控制插卡上面的固件就可以了。
目前我们设计的系统插卡和芯片应用于pH、离子选择电极、氧化还原、温度、溶氧以及多种生化传感器。

广州商怡(EAI 中国)提供一系列价格合理的产品,如"ELIT"品牌的离子选择电极和参比电极、pH电极、温度传感器等。

电源

输入电压范围93 - 264 V交流, 输出电压 12 V直流。其它要求的直流电压值可以通过改变交/直模数电压变压转换器的设置来实现。

连接口

全封闭式的BNC 连接口用于电极传感器、锁紧插入式的连接口用于温度传感器。

控制元件

发光二极管LED分别表示系统所发光二极管LED在状态 "开电源"、"系统初始化"、"测量"在进行中。

通信

取决于测量系统与计算机之间的距离;
RS-232 串行口的连接线长度可达30米;
RS-485 连接线长度可达30米到 1200 米。

软件

系统配套的基本软件存放在光盘上。基本软件实时显示了电极的测量电压读数与温度值,同时把采样时间与测量数据以ASCII格式存入文件。数据文件可以导入MS Excell 或其它软件包,进行离线处理。

使用者对样品的数据测量有完全的控制权,可以选择设定:

  • 采样频率 (采样周期范围设置从100毫秒/每周期 - 天/每周期);
  • 信号的移动平均值 (显示数据值为间隔100毫秒采样值的移动平均值);
  • 采样的总周期数。

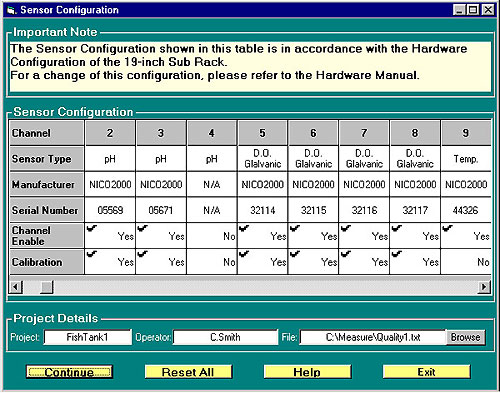

展示电极传感器设置的典型截屏

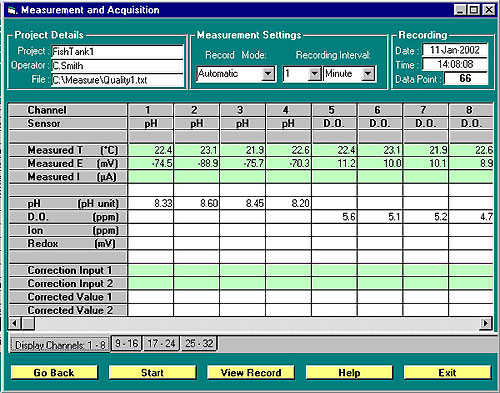

展示数据采集的典型截屏

还可以为指定的电极提供具有特别处理功能的软件,用于标准校正,在线数据处理和记录等。

软件 PHTM16a

  • 允许在pH 电极通道上进行2-3点的标准校正;
  • 在校正数据的基础上计算出pH的值;
  • 允许启用或关闭自动温度补偿(ATC)功能;
  • 列表显示数据:mV、pH、温度、ATC 启用/关闭、日子、时间。

软件ISEM16a

是PHTM16a的升级板,用于对离子选择电极进行标准校正与离子浓度的监测。

软件DOM16a

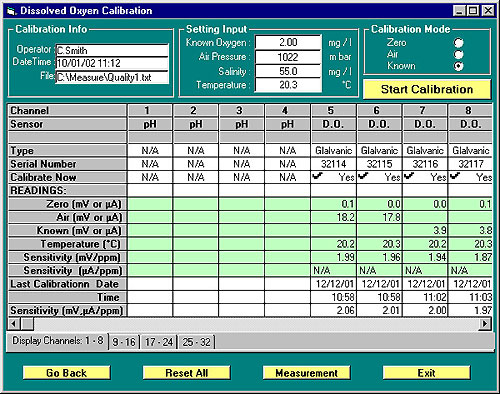

是PHTM16a的升级板,用于对溶氧传感器进行标准校正与溶氧度的监测。展示溶氧传感器的标准校正的典型截屏

应用

  • 渔场与其它水产养殖基地
  • 温室
  • 食品饮料生产过程监测与成品检验
  • 药品生产过程监测与成品检验
  • 污染控制
  • 过程控制
  • 化学实验室
  • 工业实验室
  • 环保参数测量
  • 水质监测
  • 科研项目
  • 生化反应罐的过程监测
  • 大学里的有关院系, 如:
         化学学院(系)
         生化学院(系)
         生命科学院(系)
         医药工程学院(系)

价目与订购

这些具有优化成本效益的多功能模块系统,是由我们的设计部和生产车间根据客户的具体要求量身订做的。价格与交货时间依据具体项目的不同要求而有所不同。
请登陆联系我们填写关于您需求的具体细节,我们会在最短的时间内把报价单做给您。

    请您说明:

  • 需要同步测量使用的传感器的数量和类型;
  • 测量系统与被测样品之间的距离;
    (比如:通常的用于电极传感器屏蔽型连接线的长度是5米,但是在加有预放大器和附加外设电源等特殊装置,可以延伸至1000米);
  • 测量系统与计算机之间的距离;
    (RS-232 连接线长度可达30米,RS-485连接线长度可达30米到 1200 米);
  • 系统的摆设位置,如:是固定在墙/支架上还是独立放置;
  • 您的联系方法:包括:名字、电话、传真、电邮、及邮政通信地址等;
  • 在不透露您商业秘密的前提下,请简要介绍关于您将如何应用我们的技术与系统。

如果您对以上的系统有兴趣,我们将根据您填写的资料,给您列一份详细的技术询问要点,根据您的答案与要求,我们做出合理的报价单,双方可以就所交换与讨论的细节,制订最后的合同与价格。

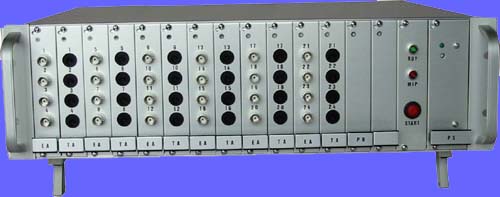

典型的48通道桌面式模块系统
可以连接24个pH电极和24个温度传感器(下图中的黑色插口)


返回最上端

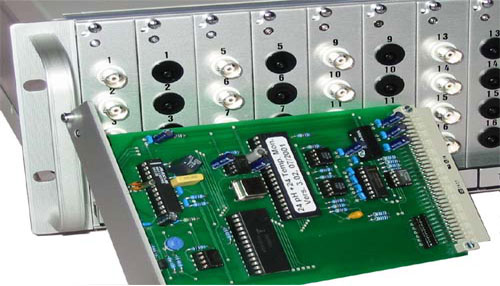

典型插卡的特写图
其中抽出的一个插卡的线路板上装有的微处理器,可以根据不同的应用要求灵活地更改和调换
